——模型配置

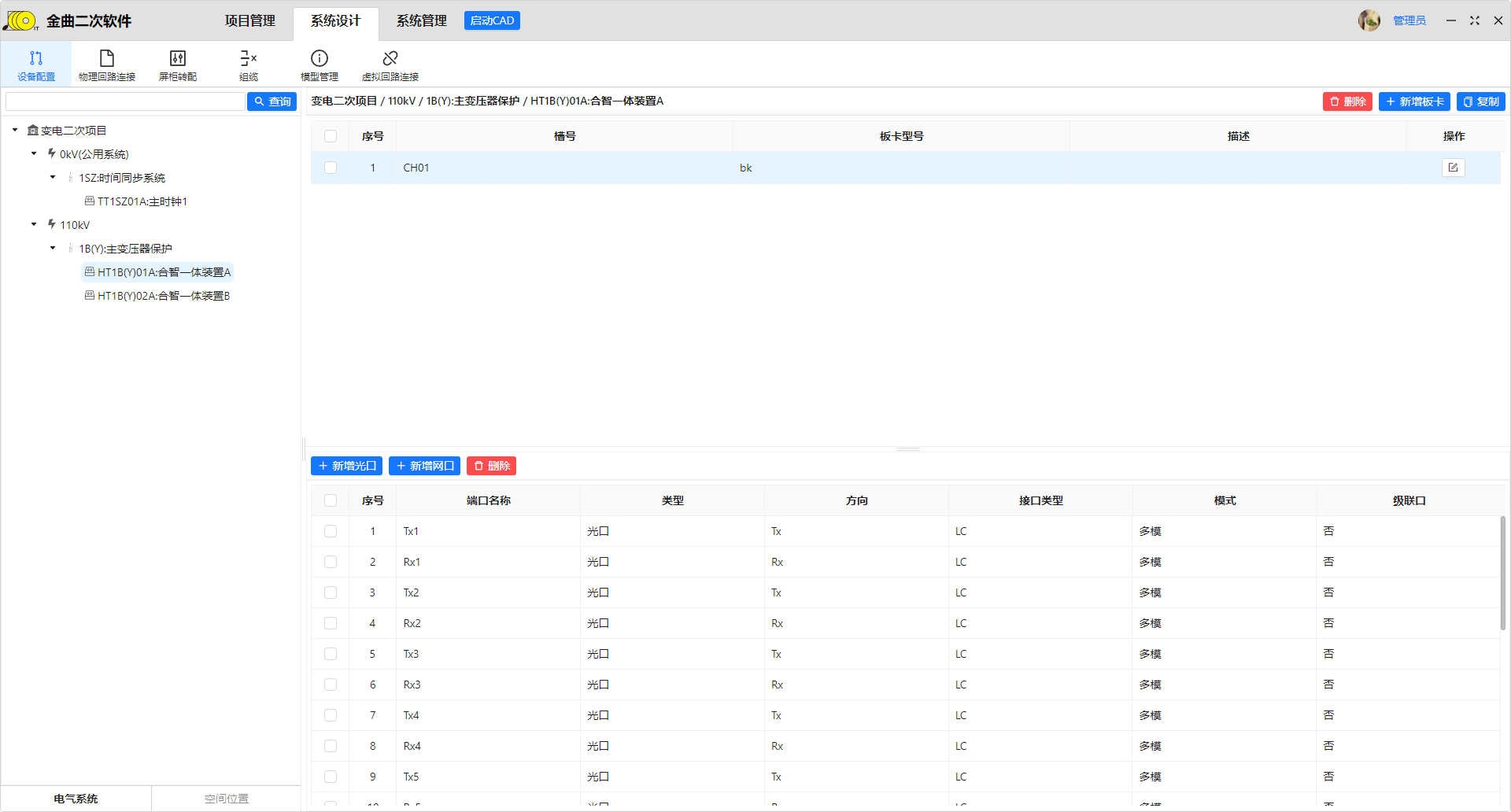

可配置项目电气间隔的装置、装置所处的屏柜以及屏柜所在小室,确定装置所在的电气系统以及空间位置关系,进行装置上的板卡及光口信息配置,将变电二次专业装置的物理模型进行整体搭建。
——物理回路连接

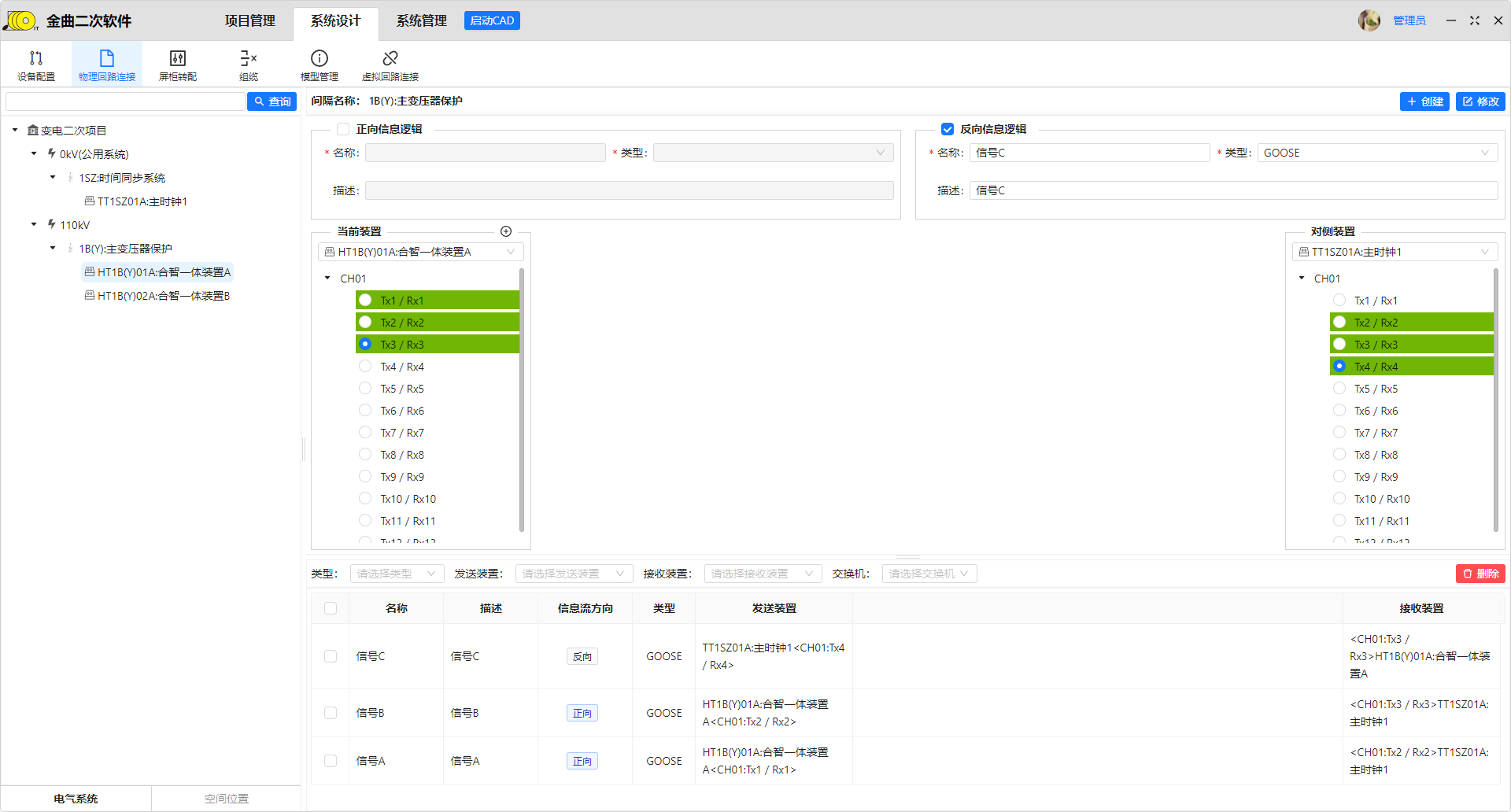

根据模型配置的物理模型进行信息的连接,可配置任意装置与装置间的一条或多条信息流,同时可通过多级交换机进行转接。可查看单条信息流的全链路,包括当前信息经过的起点、全部中间连接点及终点设备,能够清晰的查看每条信息流以及设备的端口使用情况。
——屏柜转配

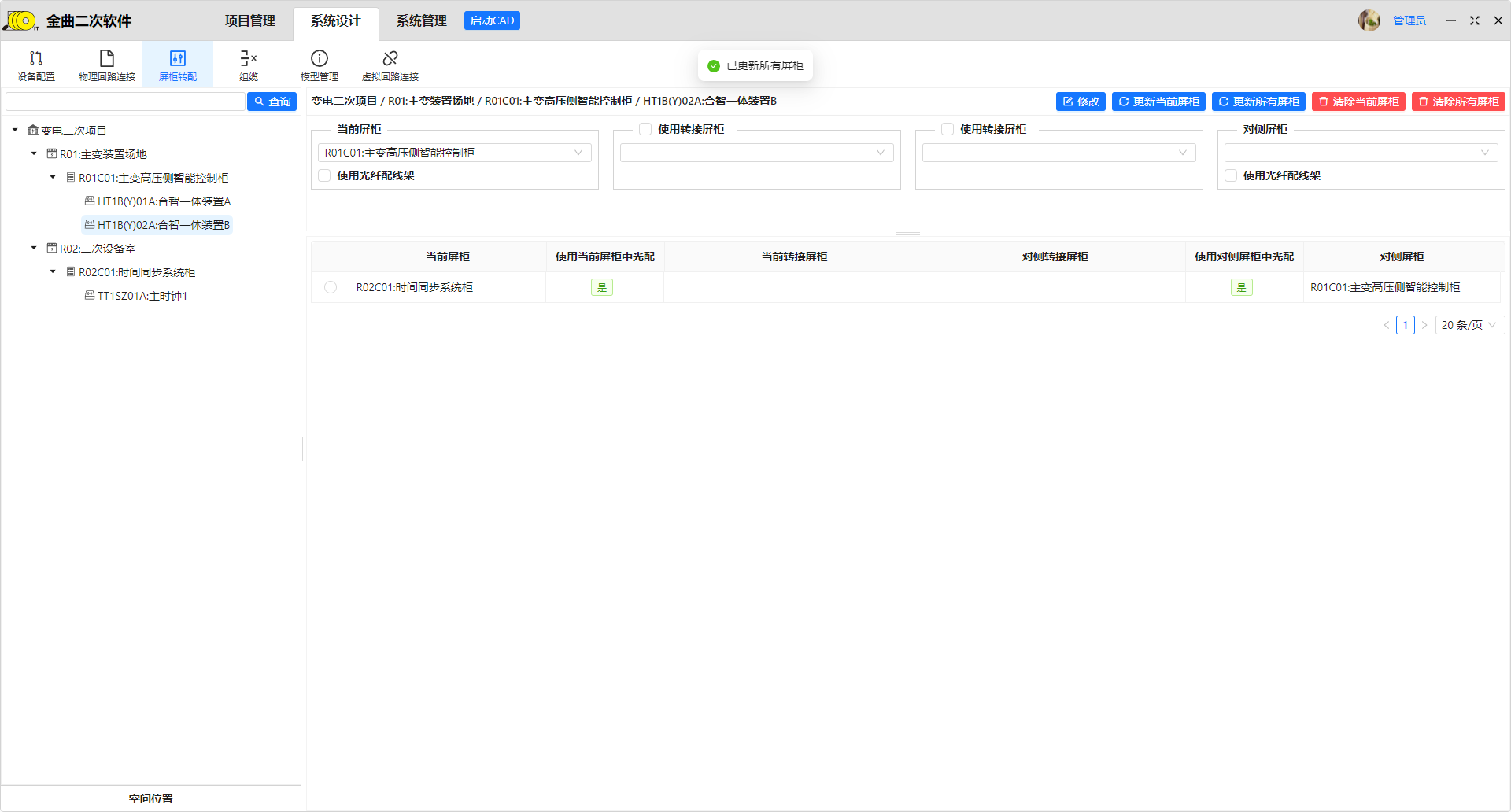

根据确定的物理端口连接情况以及装置所在屏柜的信息,对屏柜间的连接进行配置,可配置光配和中转屏,可手动配置转接屏,根据屏所在位置及装置连接情况自动配置屏柜间连接方式以及是否经过光配架。
——组缆

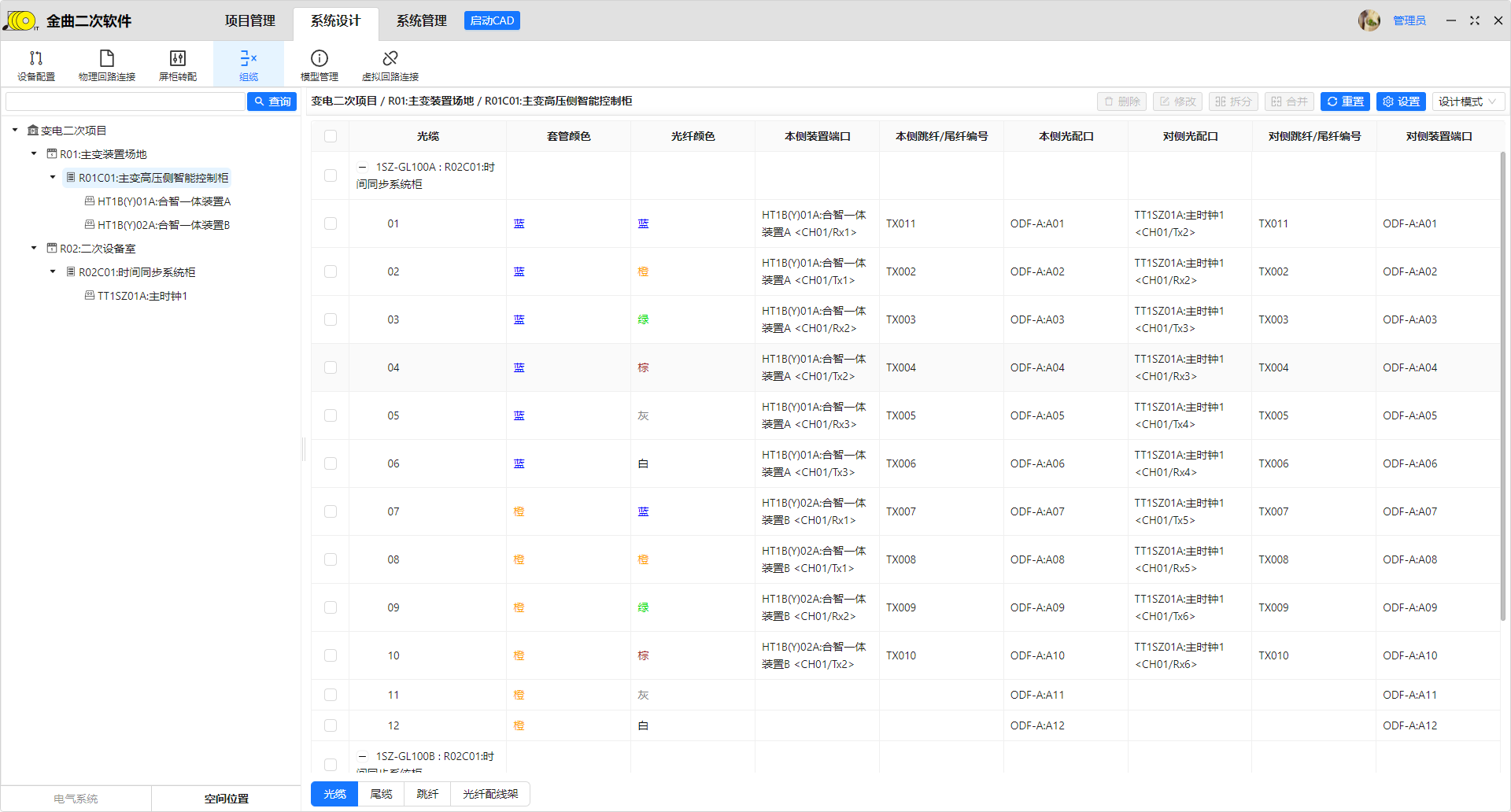

根据屏柜转配的成果,实现对光缆、尾缆、跳纤的套管及光纤的自动分配,生成每根光纤的起终点、经过的装置以及对应接口的信息。连接完成后可生成光缆和尾缆清册。
——虚拟回路设计

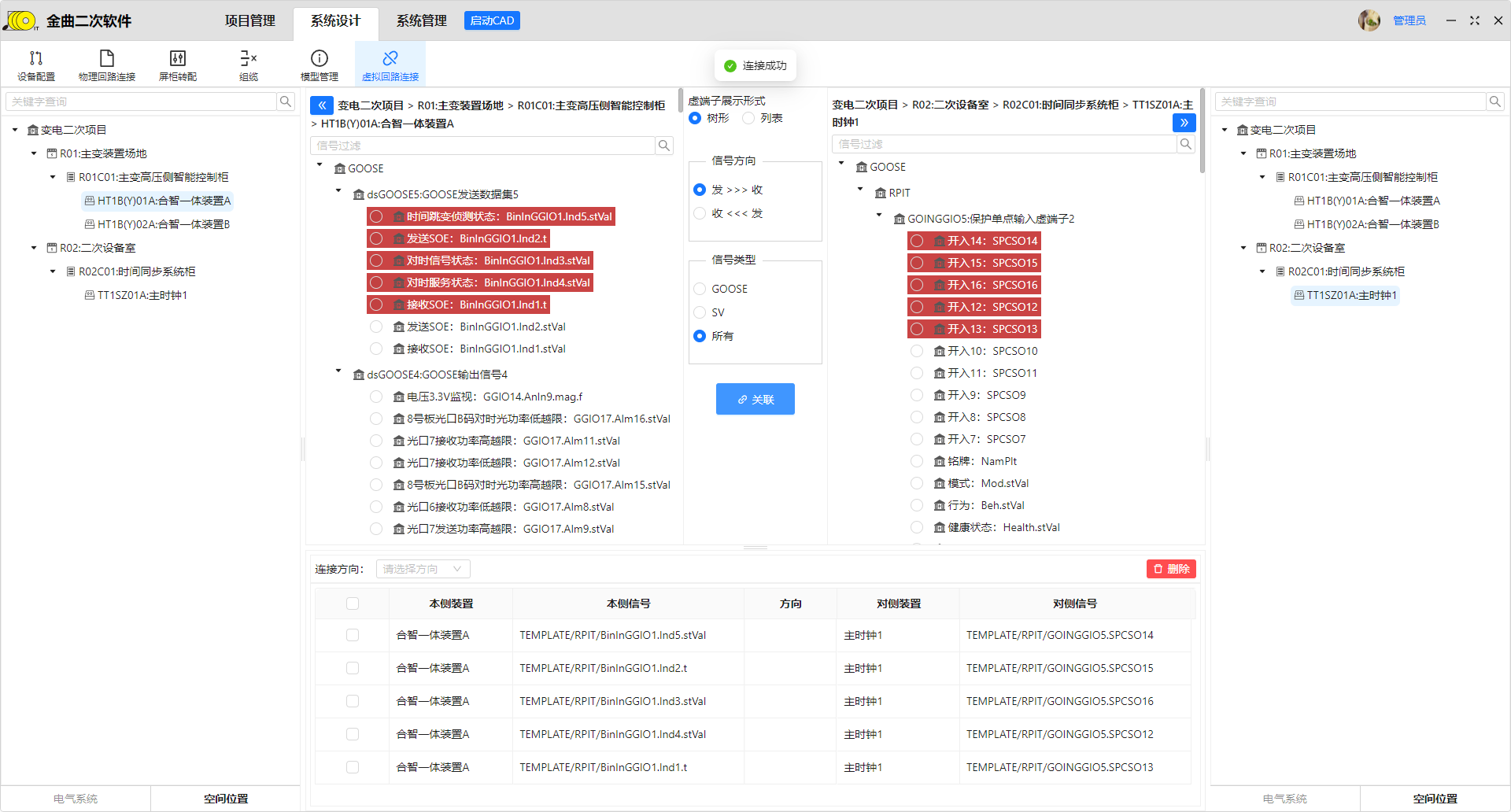

选择对应的设备导入ICD文件并解析,展示当前设备的ICD文件中的开入或开出信息,可进行设备ICD文件内开入开出信号间的连接配置,连接完成后可生成虚端子表。
——成果出具

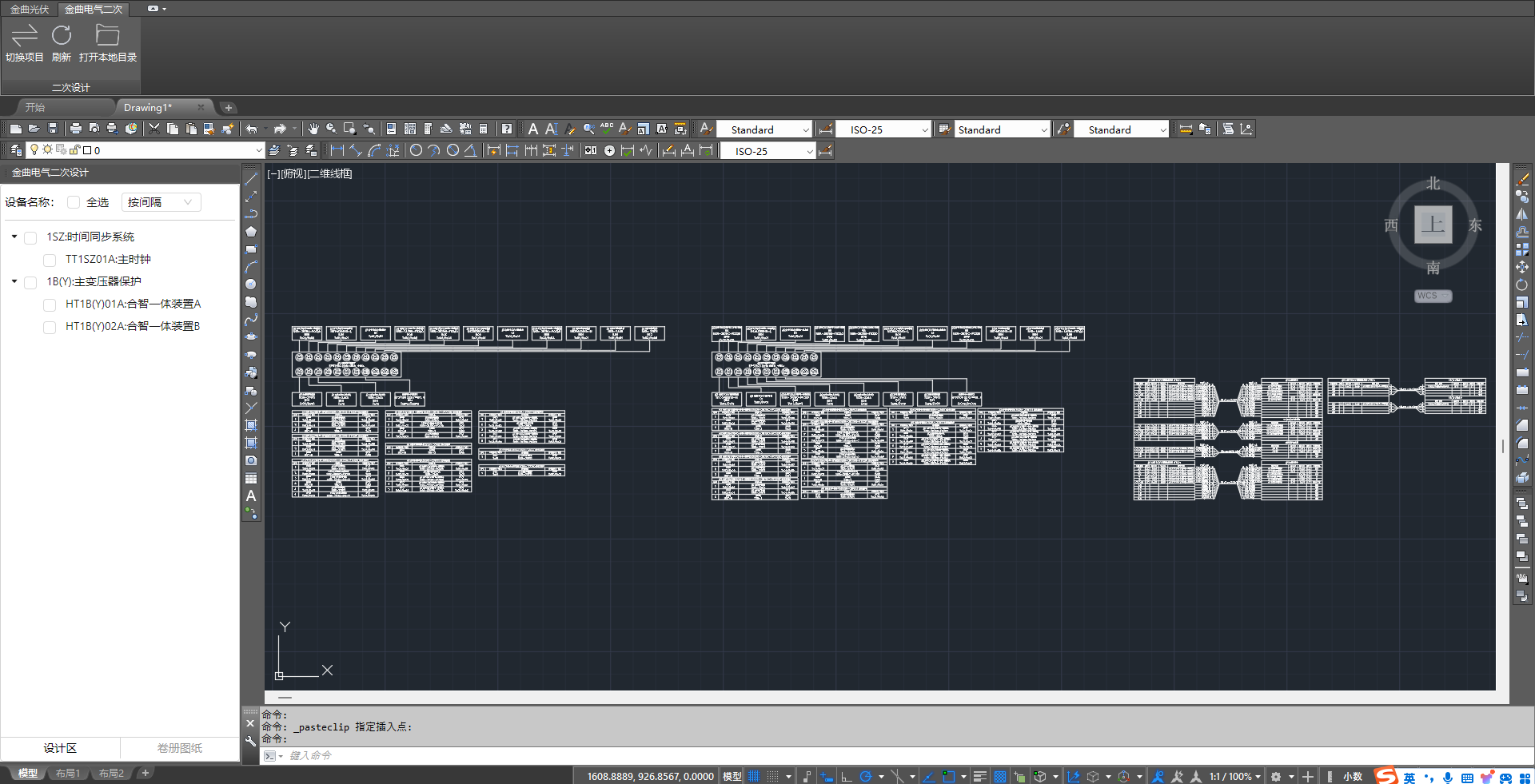

可在CAD平台中快速生成变电二次专业的图纸,包括设备配置图、综合信息逻辑图、SV信息逻辑图、GOOSE信息逻辑图、过程层网络结构图、光缆联系图等,包括虚端子表以及光缆清册的文件导出,实现设计成果的快速出具。
