会议概况

        2021年7月28-30日，由中国电力企业联合会科技开发服务中心主办的2021年（第四届）电力信息通信新技术大会暨数字化国际高峰论坛在北京拉开帷幕。大会以“数字创新融合、助力双碳目标”为主题，设置电力企业数字化转型主旨论坛及数字化国际高峰论坛，智能感知、人工智能、数字信创、通信与信息安全、信息通信智慧运维、区块链技术六场专题论坛，深入探讨电力行业数字化转型和数字产业化发展之道。

        本次会议采用“视频+图片”的形式同步直播，视频直播观看8000余人次，参与图片直播观看60000余人次。来自电网企业、发电企业、电力建设企业、信息通信公司、电力科研院所、电力设计院、高校、国内外信息通信设备研发/制造单位、信息通信技术领域的相关专家学者共计500余人出席线下会议。

上海金曲信息技术有限公司应邀参加会议，和与会代表通过多种方式交流了金曲软件深耕勘察设计领域管理信息化二十多年的行业经验和技术方案，公司在产品上精益求精，所打造的金曲软件集互联网、数据库、项目管理、CAD、BIM等技术于一身。三维设计软件深受参展代表欢迎，吸引参展代表驻足热切互动交谈。

        国网新疆电力有限公司经济技术研究院也同与会代表通过多种方式深入交流了电力通信工程三维设计与应用技术。

星光熠熠，共话转型之道

        中国工程院院士倪光南中国工程院院士倪光南在致辞中表示电力作为综合能源枢纽，不断提高数字化、网络化、智能化等，使电网更安全、更绿色、更可靠。从而加速数字化转型，赋能数字中国。

中国工程院院士邬江兴

        中国工程院院士邬江兴提出了以“网络空间安全发展范式的变革”为主题的报告，并阐述了包含专著、专利、标准、产品、技术解决方案等在内的内生安全发展范式动态。

        此次论坛组织开展电力企业数字化转型案例征集活动，本报告从活动开展的背景目的，征集、初审、终审历程等方面进行介绍，并公布最终优秀案例、典型案例名单。

申报项目荣获“典型案例”

荣誉证书

        在此次大会，由国网新疆电力有限公司经济技术研究院、新疆信息产业有限责任公司与上海金曲信息技术有限公司三家单位所共同申报的《电力通信工程三维设计与应用》经评审被评选为“典型案例”。

创新成果

一、应用背景及需求分析

        电力通信专网为电网的第二大实体网络，深入公司各类生产经营活动并对电网发展起着关键性的作用，扮演着“神经网络”的角色，各类机房、数据中心作为核心节点更是整个网络中的重点。在日常工作中我们发现：

1.通信工程设计深度不足、设计不合理。

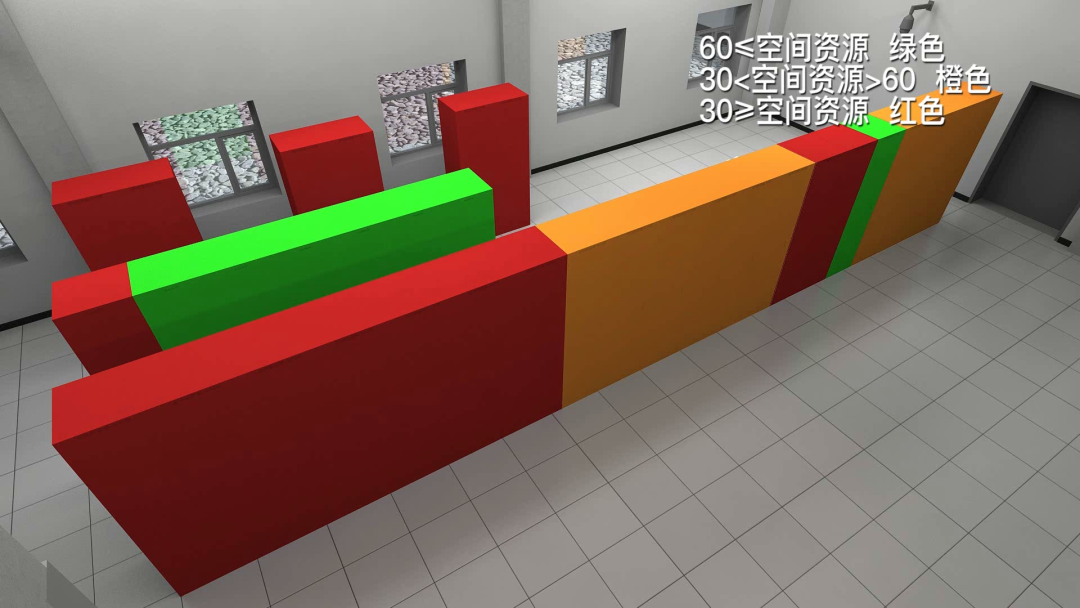

2.机房的可视化资源管理需求日益迫切。

3.通信三维设计技术空白。

         综合以上因素，我们思考能不能以电网基建配套通信工程为切入点，创新一种基于三维技术且能够贯穿专业管理各个节点的通信系统数据资源管理模式。

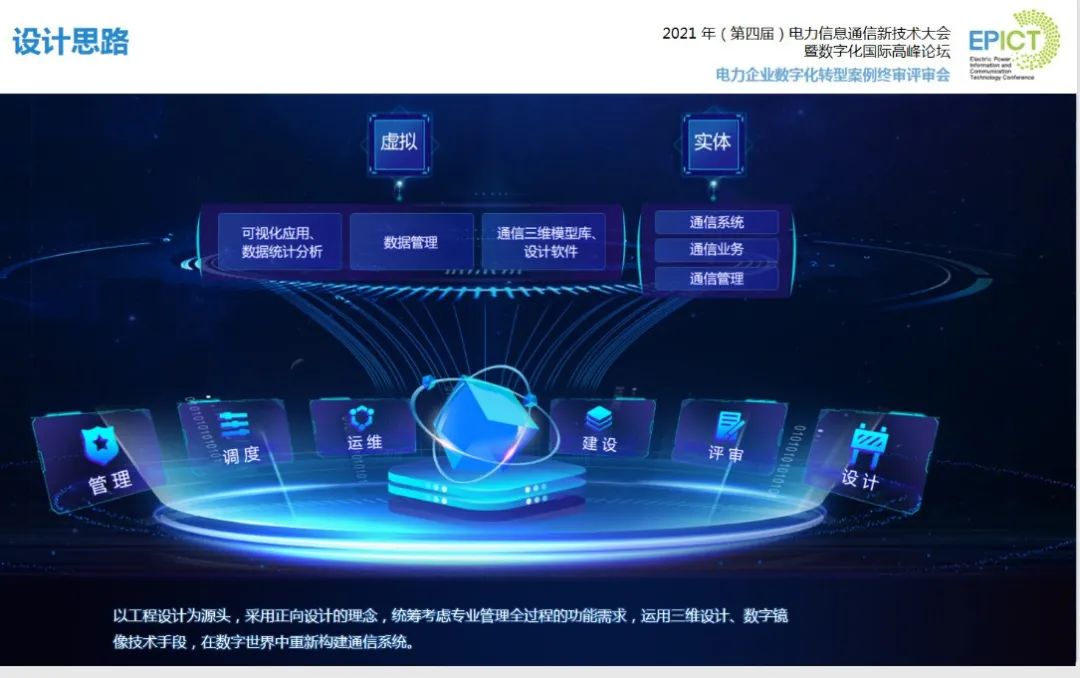

二、创新思路

        以工程设计为源头，采用正向设计的理念，统筹考虑专业管理全过程的功能需求，运用三维设计、数字镜像技术手段，在数字世界中重新构建通信系统：

1.丰富的模型库。

2.模型作为载体、附带参数信息。

3.繁杂建模后端完成、前端软件简易化设计。

4.设计成果具备可延续性。

三、主要研究内容及成果

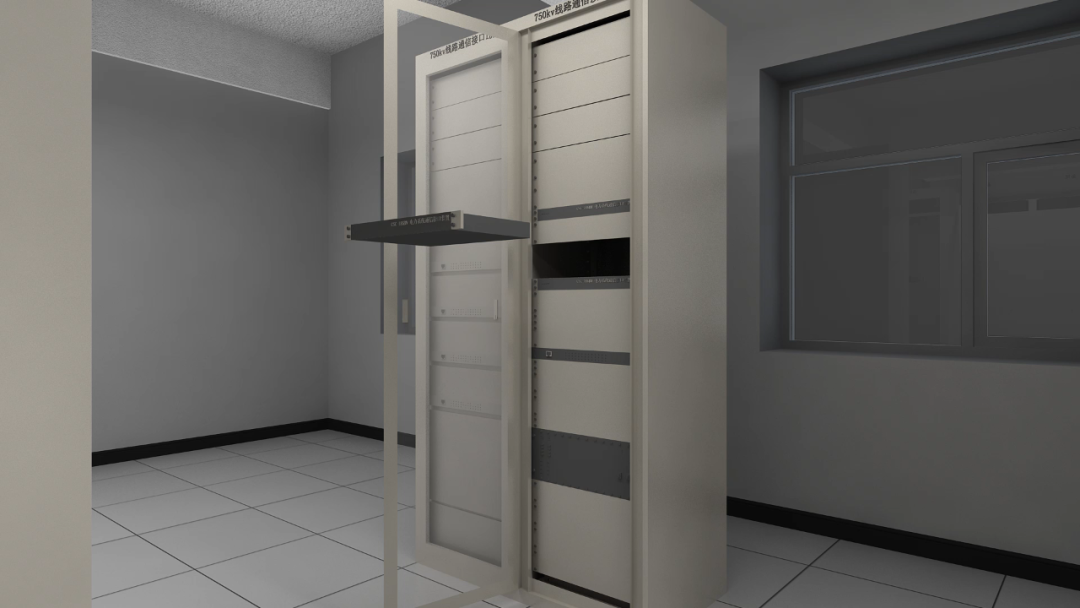

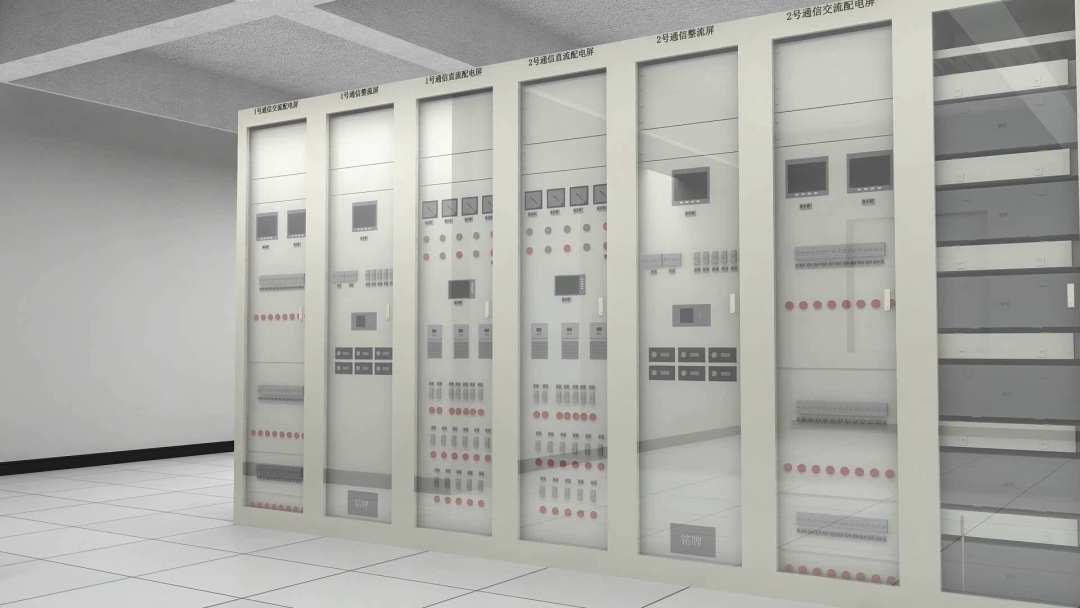

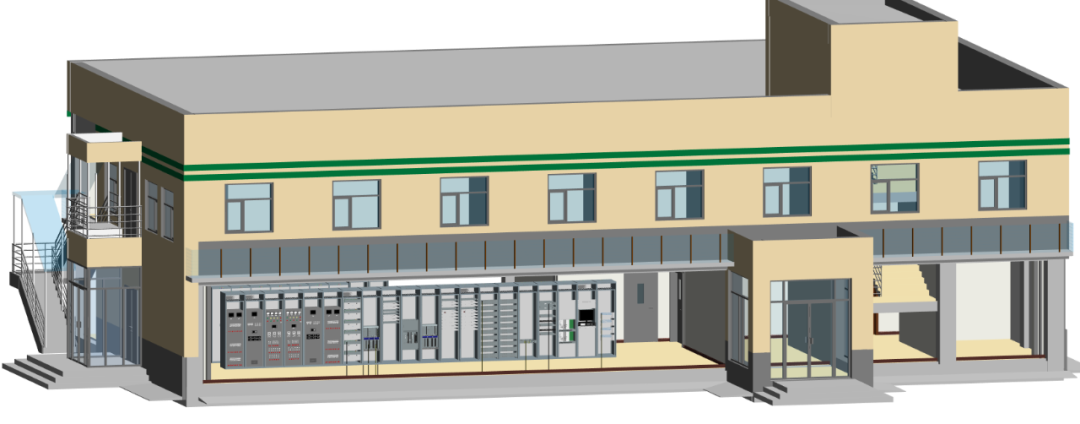

（一）创建通信设备及辅助设备的三维模型库

统计变电站通信设备台帐，梳理完成约50种主要设备及辅助设施，开展建模工作。

1. 多渠道资料收集。

2. 1:1比例建模。

3. 设备、板卡、配件三级拆分建模。

（二）研发首款电力通信工程三维设计软件

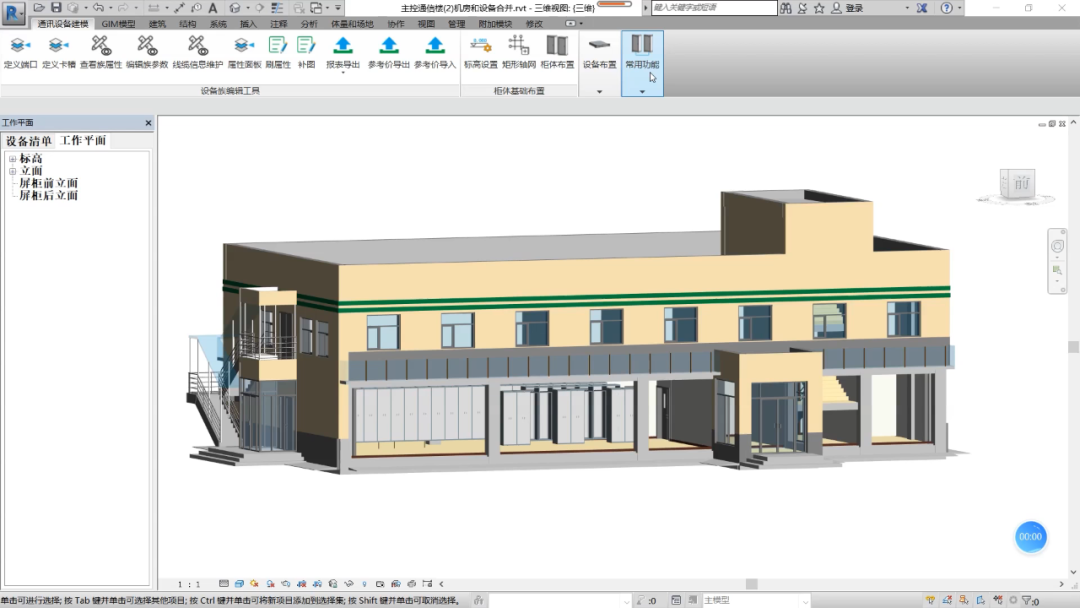

1. 批量化机柜布置。

2. 逐级模型嵌套。

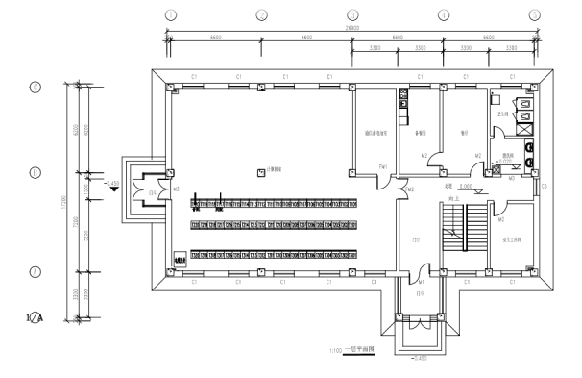

3. 三维设计二维化。

4. 矩阵式线缆连接、多路径空间走线模拟。

5.设备技术特性融合三维模型。

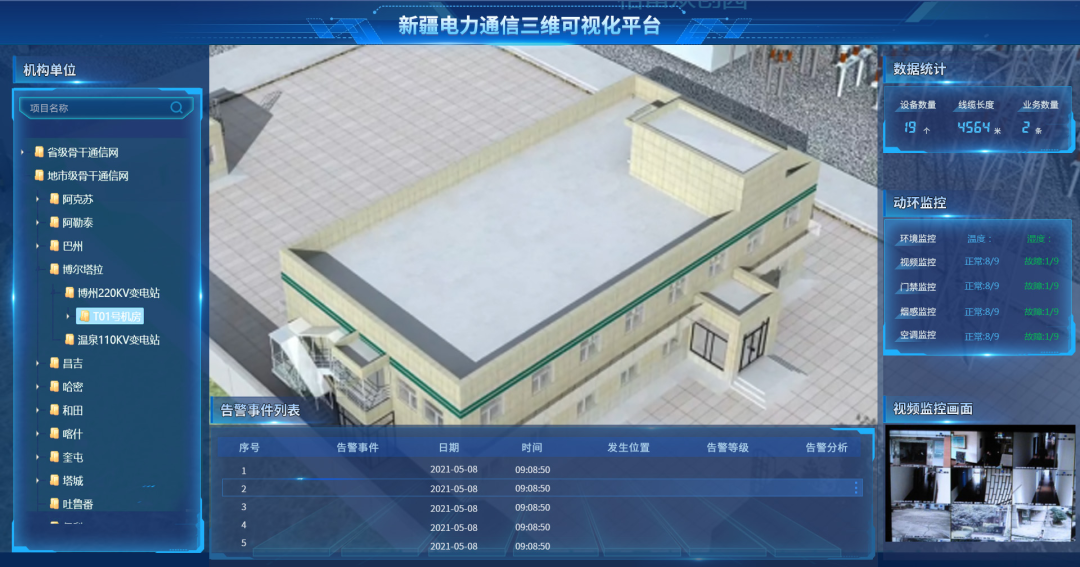

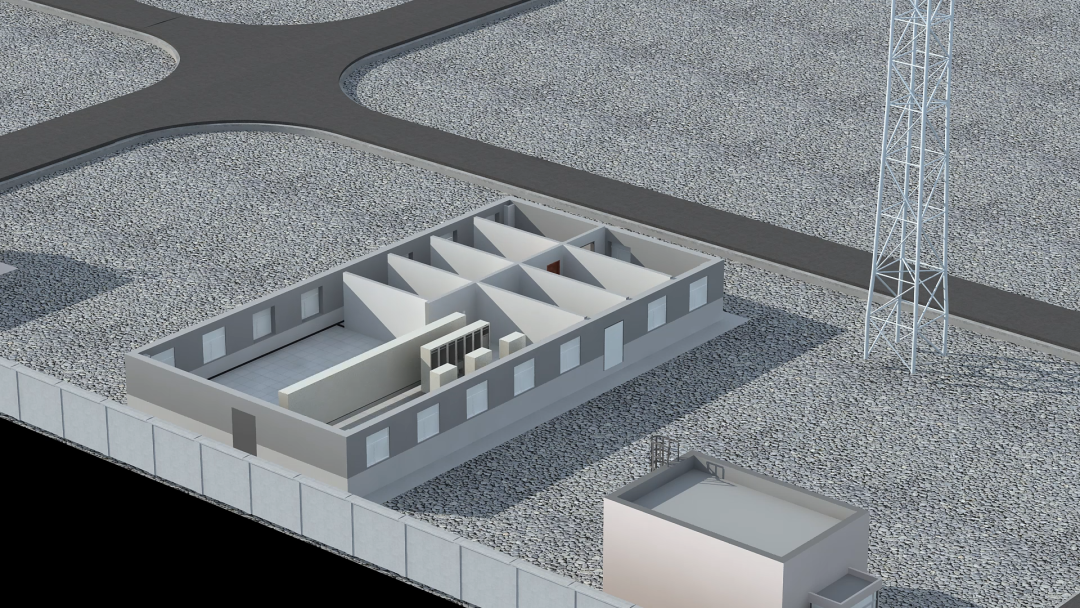

（三）搭建轻量化的通信三维设计成果应用平台

对已完成的离散单项工程三维设计文件进行统一数据管理和可视化应用，采用B/S架构的轻量化展示平台，具备单项通信工程设计成果导入、解析、调用属性信息、全景可视化展示、光缆图层编辑等功能，可通过浏览器实现变电站通信工程的三维模型、工程信息、设备清单、业务信息的统计和查看。

四、关键技术

        为达成预期设想，该成果案例在实施过程中使用和创新提出多种技术手段：

1.三维设计技术

2.数字化技术

3.计算与模型结合技术

4.电力通信工程三维模型创建技术

5.轻量化模型设计展示技术

6.板卡智能容错技术

7.三维空间基于最短路径优先的设备端口连线技术

8.端口编码定位技术

五、创新点

        1.创新提出了一种基于三维技术的通信系统资源管理模式。采用设想、理论、实践相互结合印证的方式原创开发通信工程三维设计软件及可视化数据管理系统，为通信系统的可视化运维管理探索新的方向。

        2.将电力通信工程由二维平面设计领域提升至三维空间设计技术领域。极大地增加电网通信工程设计项目的可视性和操作性，设计人员可更加直观、全面、多方位地进行方案分析，使得方案中很多不易察觉的缺陷能够轻易呈现出来，从而辅助设计人员及时优化和改进方案，有效避免为后续施工环节带来隐患，从而降本增效。

六、推广价值

        电力通信三维设计应用技术目前已试点完成750千伏博州变、220千伏番南变、110千伏同达变等通信三维设计实际案例，检查研究成果实用性和可推广性，在变电站通信工程设计深度、设计效率、设计质量、数据有效应用等多个方面取得显著成效。

该成果尚处于产品研制、试点应用阶段，尚未形成成熟的运营模式或商业模式，未来可在多个应用场景推广应用：

1.定制化为各通信设备厂商开展三维建模，连接通信设备生产端；

2.在电网基建工程中推广应用通信三维设计技术，形成常态化可积累的可视化数据资源；

3.为地市级以上通信网络提供三维可视化翻模及运维管理辅助服务；

七、结语

通信三维设计应用技术是基层工作数字化探索的创新成果，相信随着持续的功能迭代完善、深入开展高级应用探索，必将推动此项技术由新生走向成熟，为电网二次领域的可视化设计运维发展增添新的动力，为企业的数字化转型贡献自己的绵薄之力！
