金曲变电二次智能辅助设计软件

时间:2024年09月13日

金曲变电二次智能辅助设计软件是一款面向变电二次专业的辅助设计软件,软件可完成装置与间隔、装置与屏柜的配置,通过软件功能实现装置物理上的端口连接以及虚拟的信息逻辑连接,从而实现站内的光缆和尾缆自动组缆;通过ICD文件导入配置,实现全站虚回路设计。可集成国内外主流CAD产品实现图纸的快速生成以及光缆和尾缆清册、虚端子表成品的一键导出。
产品亮点:
——全面支持国产CAD平台
产品全面支持中望CAD、浩辰CAD等国产CAD平台,同时也兼顾Auto CAD平台,适配市面几乎所有的CAD平台。
——多种部署方式任选
产品支持多种部署模式,不仅支持单机版使用,也支持在局域网中部署或在线联机使用,可提供在线和离线等多种授权模式。
——信息全链路展示
产品可更直观的展示信息间的连接路径及连接端口,一次查看整条信息链路,可有效避免设计错误。
——完善的项目管理
产品可实现完善的项目信息管理,可单机进行管理或与在线管理系统集成,可实现项目信息、图纸图框信息的管理及快速生成。
产品主要功能
---模型配置---
---物理回路连接---
---屏柜转配---
---组缆---
---虚拟回路设计---
---成果出具---

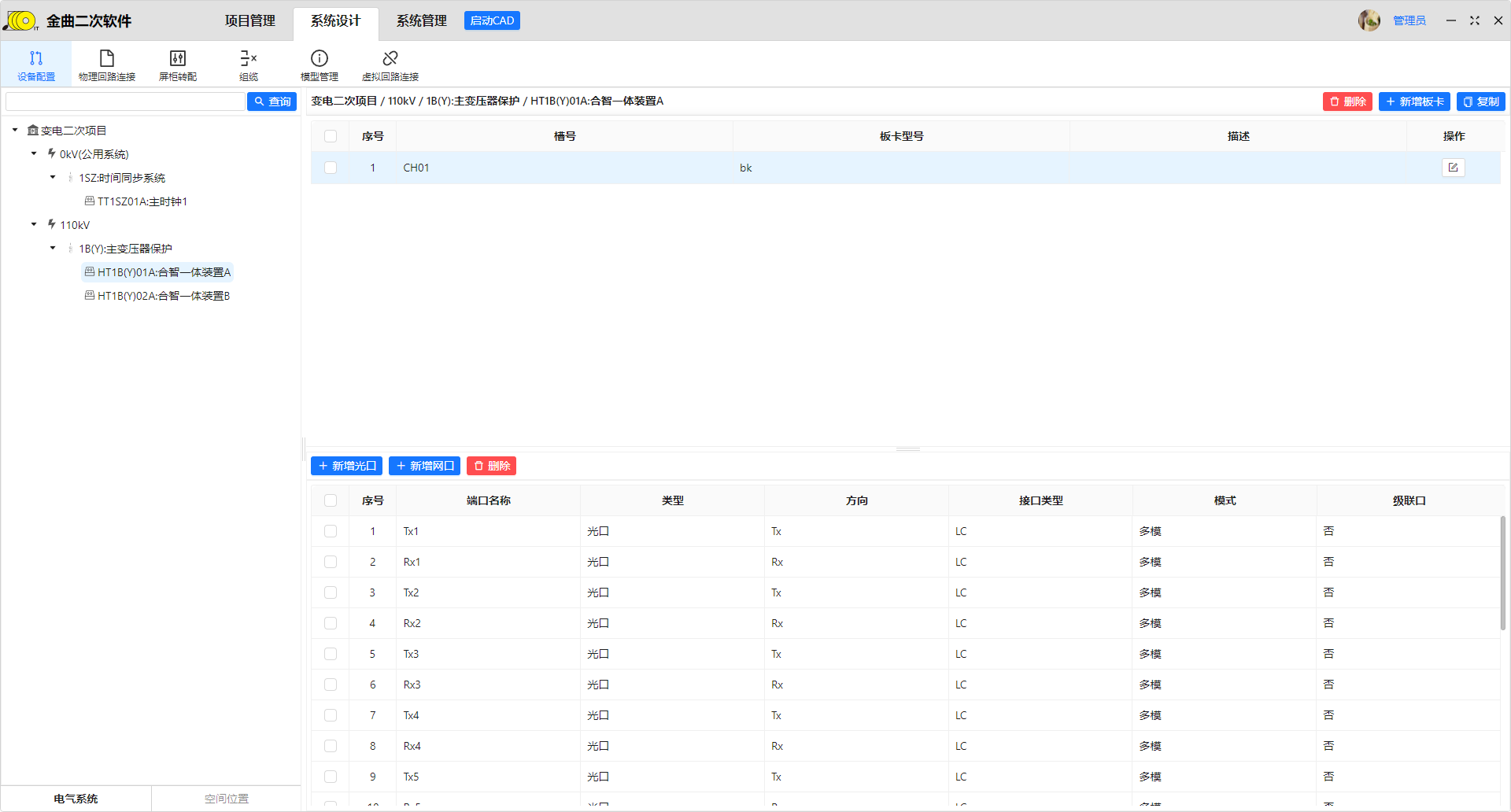

——模型配置
可配置项目电气间隔的装置、装置所处的屏柜以及屏柜所在小室,确定装置所在的电气系统以及空间位置关系,进行装置上的板卡及光口信息配置,将变电二次专业装置的物理模型进行整体搭建。

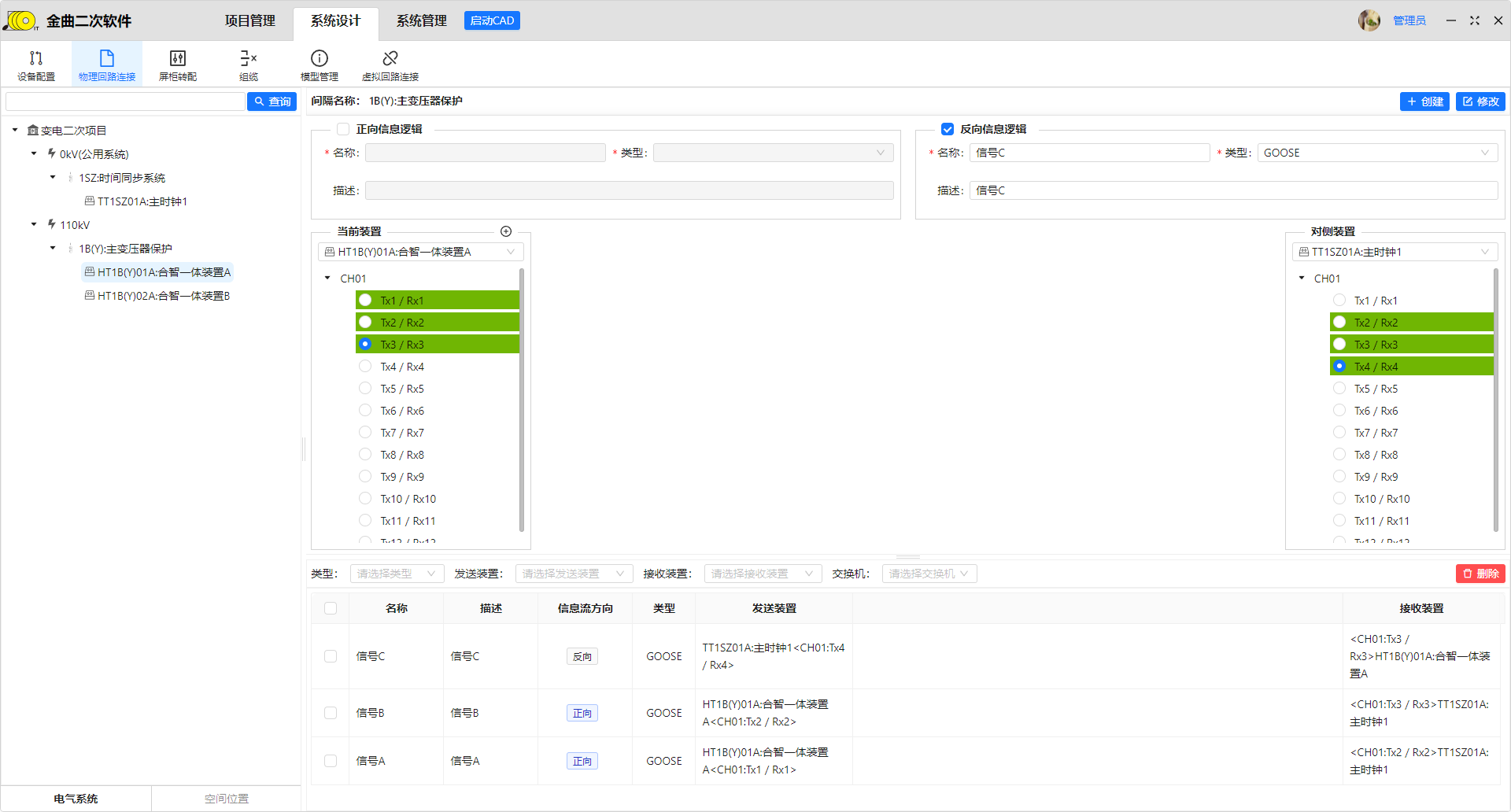

——物理回路连接
根据模型配置的物理模型进行信息的连接,可配置任意装置与装置间的一条或多条信息流,同时可通过多级交换机进行转接。可查看单条信息流的全链路,包括当前信息经过的起点、全部中间连接点及终点设备,能够清晰的查看每条信息流以及设备的端口使用情况。

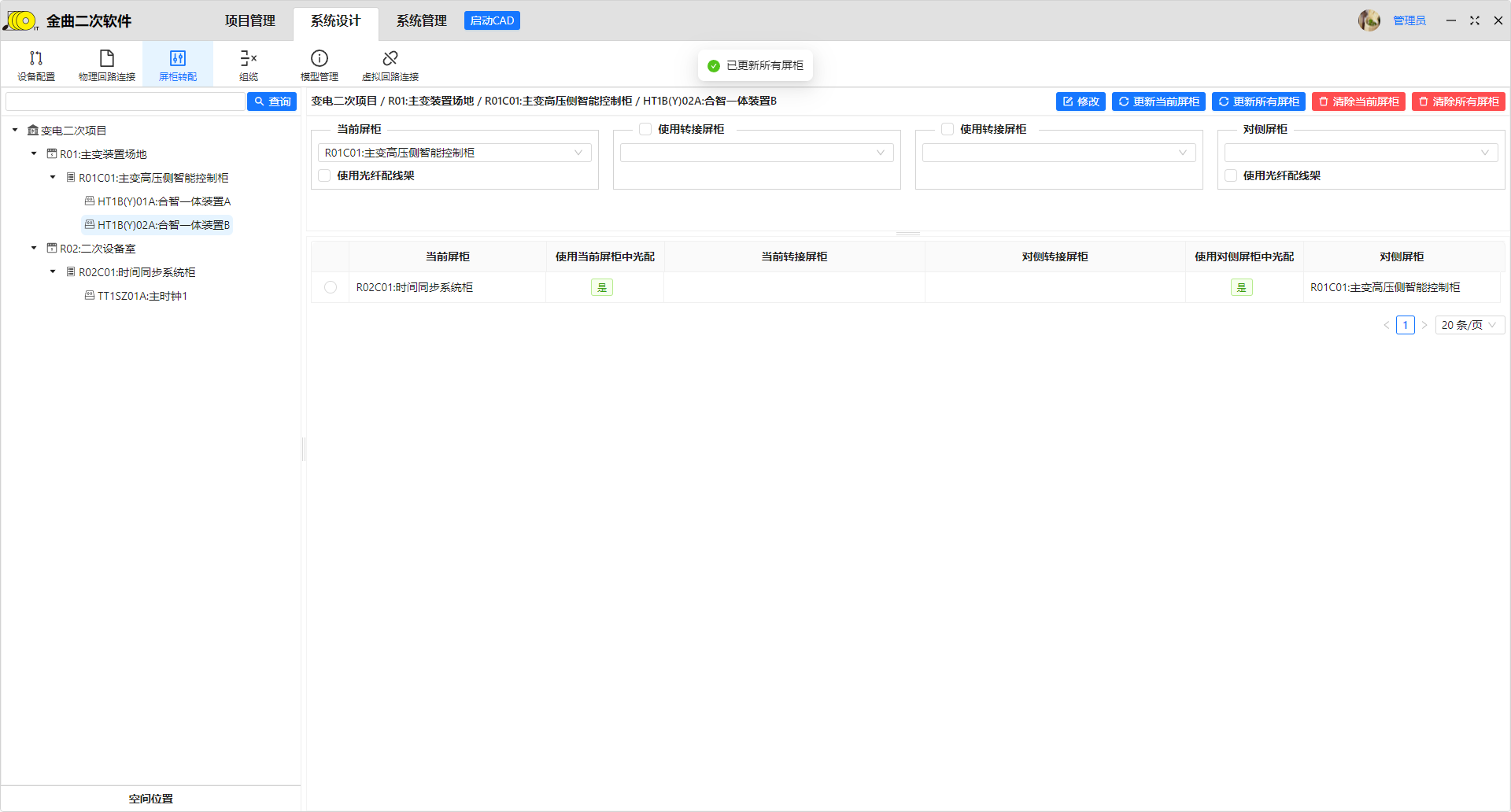

——屏柜转配
根据确定的物理端口连接情况以及装置所在屏柜的信息,对屏柜间的连接进行配置,可配置光配和中转屏,可手动配置转接屏,根据屏所在位置及装置连接情况自动配置屏柜间连接方式以及是否经过光配架。

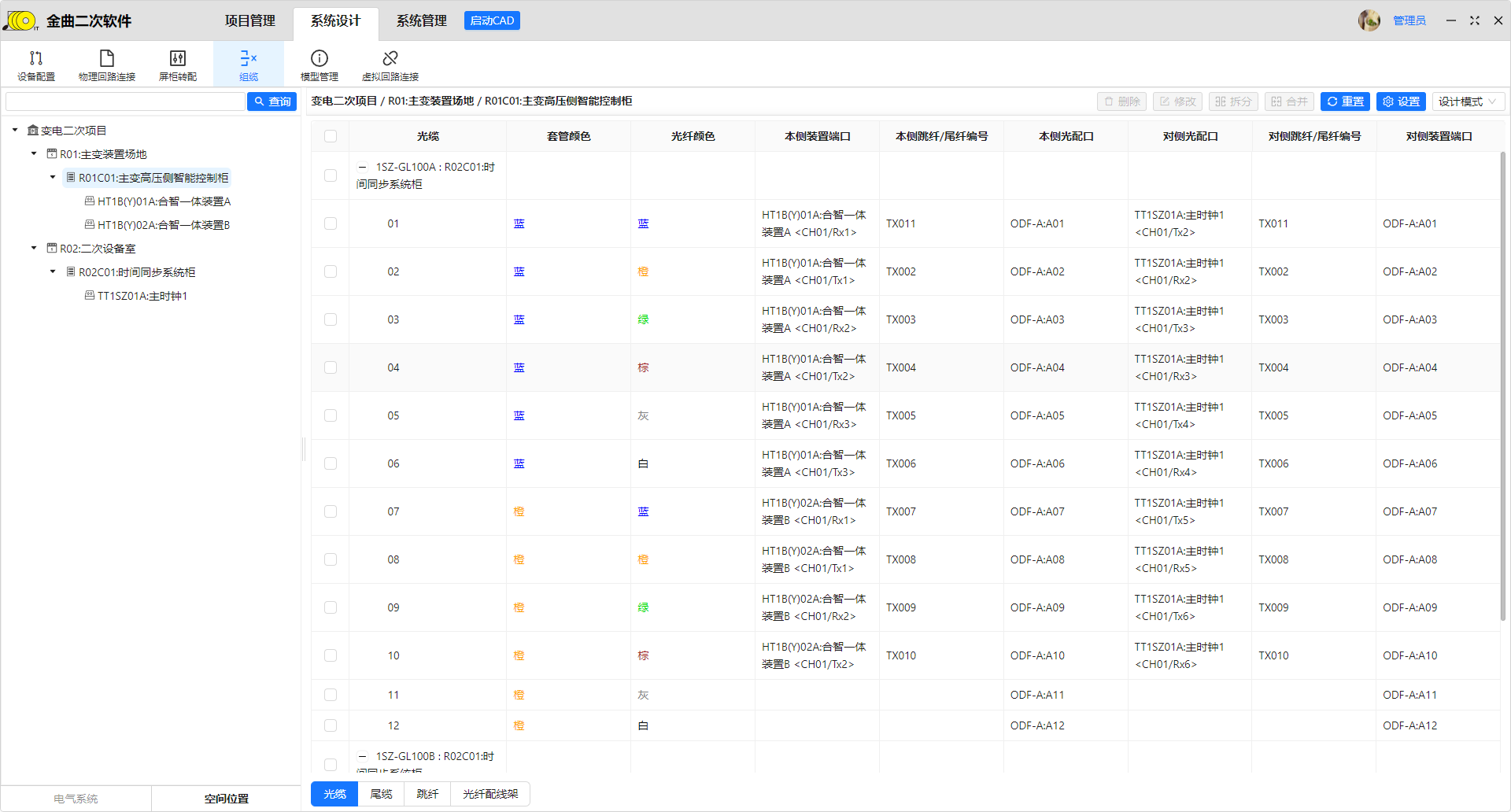

——组缆
根据屏柜转配的成果,实现对光缆、尾缆、跳纤的套管及光纤的自动分配,生成每根光纤的起终点、经过的装置以及对应接口的信息。连接完成后可生成光缆和尾缆清册。

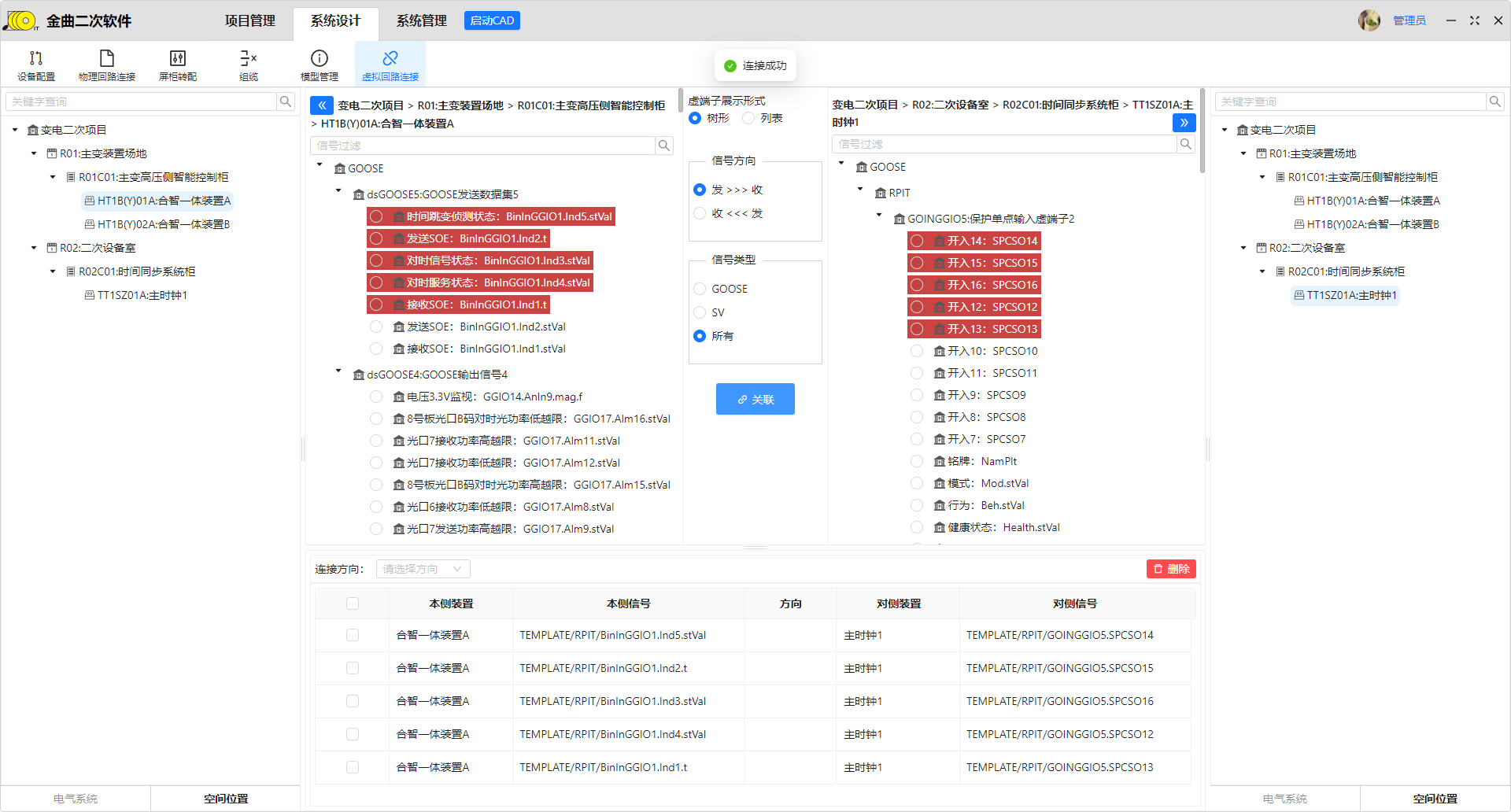

——虚拟回路设计
选择对应的设备导入ICD文件并解析,展示当前设备的ICD文件中的开入或开出信息,可进行设备ICD文件内开入开出信号间的连接配置,连接完成后可生成虚端子表。

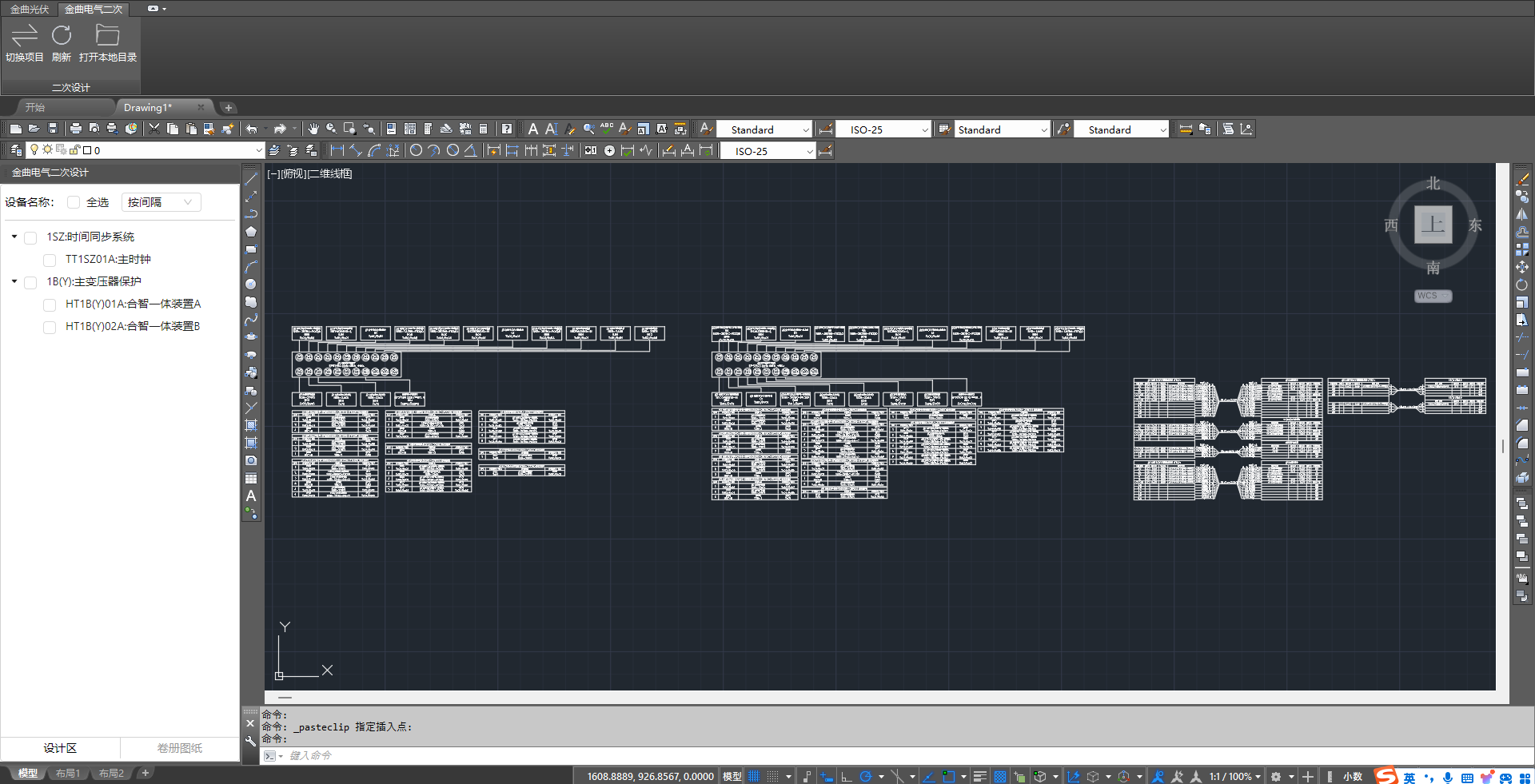

——成果出具
可在CAD平台中快速生成变电二次专业的图纸,包括设备配置图、综合信息逻辑图、SV信息逻辑图、GOOSE信息逻辑图、过程层网络结构图、光缆联系图等,包括虚端子表以及光缆清册的文件导出,实现设计成果的快速出具。
